グレード 5 チタン棒のサプライヤーとして、私は製品の品質を確保することが極めて重要であることを理解しています。 Ti-6Al-4V としても知られるグレード 5 チタンは、高強度、優れた耐食性、低密度の優れた組み合わせにより、最も広く使用されているチタン合金の 1 つです。このブログでは、グレード 5 チタンバーの品質をテストするための重要な方法と考慮事項をいくつか紹介します。
化学組成分析
グレード 5 チタン棒の化学組成は、品質管理の基本的な側面です。この合金は主にチタン (Ti)、アルミニウム (Al)、バナジウム (V) で構成されており、特定の割合は関連規格によって定義されています。たとえば、ASTM B348 によれば、アルミニウム含有量は 5.5% ～ 6.75% の範囲である必要があり、バナジウム含有量は 3.5% ～ 4.5% である必要があります。
化学組成分析の最も一般的な方法の 1 つは、発光分光法 (OES) です。この技術には、電気アークまたはスパークによってチタン棒サンプル内の原子を励起することが含まれます。励起された原子が基底状態に戻ると、特定の波長で光が放射され、これを検出および分析して元素組成を決定できます。 OES は正確かつ迅速な結果を提供し、グレード 5 チタン棒の化学組成が必要な仕様を満たしていることを検証できます。
別の方法は、誘導結合プラズマ質量分析法 (ICP-MS) です。この技術は OES よりも感度が高く、チタンバー内の微量元素を検出できます。合金の機械的特性に大きな影響を与える可能性がある、鉄 (Fe)、酸素 (O)、窒素 (N)、炭素 (C) などの不純物の検出に特に役立ちます。これらの不純物のレベルを制御することにより、グレード 5 チタンバーの高品質と性能を保証できます。
機械的特性試験
機械的特性は、さまざまな用途におけるグレード 5 チタンバーの性能を評価するために重要です。最も重要な機械的特性には、引張強さ、降伏強さ、伸び、硬度が含まれます。
引張試験は、チタンバーの引張強度と降伏強度を測定するための標準的な方法です。試験片は、関連する規格 (ASTM E8 など) に従って作成され、破損するまで一軸の引張荷重にさらされます。試験中に適用される最大荷重は引張強度の計算に使用されますが、降伏強度は試験片が塑性変形を示し始める応力によって決まります。破断後の試験片の長さの増加率である伸びも引張試験中に測定されます。高い引張強さ、降伏強さ、伸びはグレード 5 チタン棒にとって望ましい特性であり、良好な延性と強度を示しています。
硬度試験も重要な機械的特性試験です。硬度は、へこみや傷に対する材料の耐性の尺度です。ロックウェル硬さ試験、ブリネル硬さ試験、ビッカース硬さ試験など、いくつかの硬さ試験方法が利用可能です。ロックウェル硬度試験は、チタン合金に最も一般的に使用される方法です。これには、特定の圧子を使用して試験片に小さな荷重を加え、その後に大きな荷重を加えることが含まれます。小さな荷重と大きな荷重の間の押し込みの深さの差は、ロックウェル硬度数を決定するために使用されます。チタンバーの断面全体にわたって一貫した硬度値は、均一な材料特性と良好な品質を示します。
微細構造検査
グレード 5 チタンバーの微細構造は、その機械的特性と性能に大きな影響を与える可能性があります。微細構造検査では、チタン棒の研磨およびエッチングされた断面を作成し、顕微鏡で観察します。
グレード 5 チタンの微細構造は、通常、アルファ (α) 相とベータ (β) 相の 2 相構造で構成されます。アルファ相は六方最密充填 (HCP) 構造であるのに対し、ベータ相は体心立方構造 (BCC) です。アルファ相とベータ相の比率、およびその分布と形態は、合金の機械的特性に影響を与える可能性があります。たとえば、アルファ相とベータ相が均一に分布した細粒微細構造は、一般に、より高い強度や延性などのより優れた機械的特性をもたらします。
微細構造検査では、多孔性、亀裂、偏析など、チタン棒の欠陥や不均質性の存在も明らかになります。これらの欠陥は材料の強度と信頼性を大幅に低下させる可能性があるため、慎重に評価する必要があります。欠陥が検出された場合は、バッチを拒否するか、欠陥を除去するために追加の処理を実行するなど、適切な修正措置を講じる必要があります。
非破壊検査
非破壊検査 (NDT) 方法は、材料を損傷することなくグレード 5 チタンバーの内部欠陥を検出するために使用されます。これらの方法は、内部亀裂、多孔性、介在物など、表面では見えない欠陥を検出するのに特に役立ちます。
最も一般的に使用される NDT 法の 1 つは超音波検査 (UT) です。 UTでは、チタンバーに高周波の超音波を送り、その反射波を解析します。材料の内部欠陥は反射波パターンの変化を引き起こし、これを検出して分析することで欠陥のサイズ、位置、性質を判断できます。 UT は、チタン棒の内部欠陥を検出するための迅速かつ信頼性の高い方法であり、品質管理プロセスで広く使用されています。
別の NDT 方法は、放射線検査 (RT) です。 RT では、X 線またはガンマ線をチタンバーに通し、画像をフィルムまたはデジタル検出器に記録します。材料の内部欠陥は、その密度に応じて、画像上に暗い領域または明るい領域として表示されます。 RT は、多孔性や介在物などの欠陥の検出に特に役立ち、チタンバーの内部構造の詳細な画像を提供できます。
表面品質検査
グレード 5 チタンバーの表面品質も品質管理の重要な側面です。良好な耐食性と機械的性能を確保するには、滑らかで欠陥のない表面が不可欠です。
目視検査は、表面品質検査の最も簡単で最も一般的な方法です。チタン棒は、傷、穴、亀裂などの表面欠陥がないか目視検査されます。表面の欠陥は慎重に評価する必要があり、それらが許容範囲を超えている場合は、バーを不合格にするか、欠陥を除去するために追加の処理を行う必要がある場合があります。
目視検査に加えて、磁粉試験 (MT) や液体浸透試験 (PT) などの他の表面検査方法も使用できます。 MT は強磁性材料の表面および表面近くの欠陥を検出するために使用され、PT は非強磁性材料の表面欠陥を検出するために使用されます。これらの方法は目視検査よりも感度が高く、肉眼では見えない小さな表面欠陥を検出できます。
結論
グレード 5 チタンバーの品質検査は、化学組成分析、機械的特性検査、微細構造検査、非破壊検査、表面品質検査を含む包括的なプロセスです。これらの方法を組み合わせて使用することで、当社のグレード 5 チタンバーが最高の品質基準を満たし、さまざまな用途で信頼できる性能を提供できるようになります。

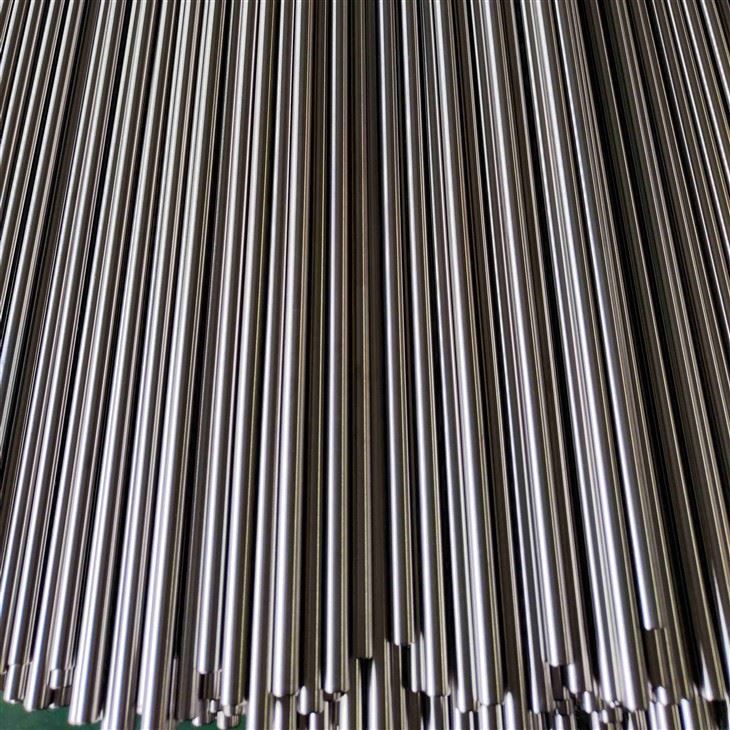

高品質のグレード 5 チタン バー、またはその他の製品の購入に興味がある場合は、グレード 9 チタンバー、グレード 16 チタンロッド、 またはASTM F136 Ti-6Al-4V ELI チタンバー詳細については、お気軽にお問い合わせください。また、特定の要件についてもご相談いただけます。当社はお客様に最高の製品とサービスを提供することに尽力しています。
参考文献
- ASTM B348 - 鍛造チタンおよびチタン合金バーおよびビレットの標準仕様
- ASTM E8 - 金属材料の引張試験の標準試験方法
- ASTM E112 - 平均粒径を決定するための標準試験方法
- ASME セクション V - 非破壊検査
